【制作方法】柱狀體上的印刷

◆墨水組合：LH-100　CMYKPrClWW
　* 底漆＋白＋彩色印刷
◆印刷條件：720×1200dpi　16 pass

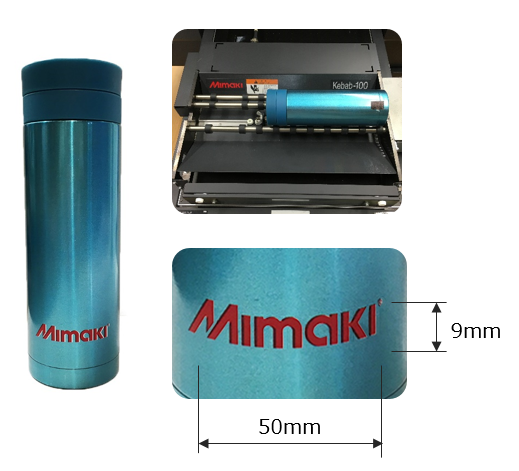

◆數據尺寸：50mm×9mm

準備內容

【硬件】
?UJF-A3HG/UJF-6042＋Kebab系統
?電腦
【軟件】
?Illustrator等設計軟件
?RasterLink6　Ver2.0以后（打印機附屬）

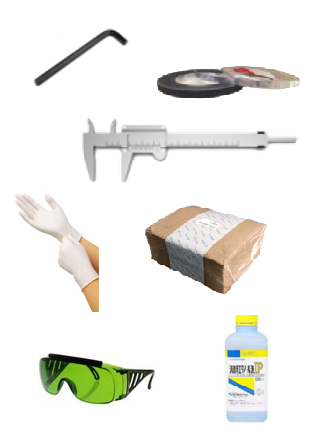

【輸出打印前的準備內容】
?六角扳手
?測量器
?膠帶
?承印物
?桌面增高板50＋桌腳（打印機附屬品）

【作業的準備工程～打印輸出中必要的內容】
?手套
（印刷前，請注意不要用手直接碰觸）
?UV保護眼睛（保護眼睛受UV光直射）
?布
?酒精

1. 測量素材

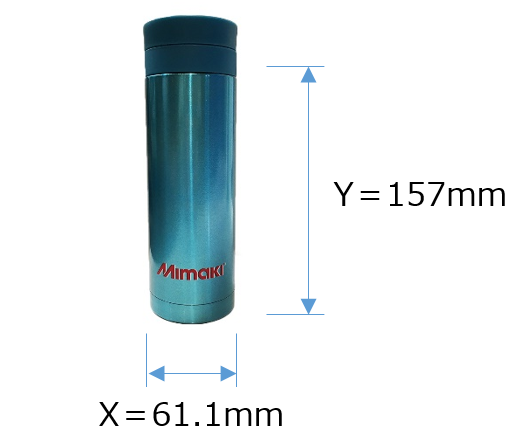

測量承印物的直徑（X）。
作圖范圍高度即為打印數據的高度（Y），隨著打印數據而變化。

2. 數據制作

使用Illustrator等設計軟件、制作EPS格式數據。

★要點★

?不要留定位標、切割線、余白等。
?RIP可以旋轉數據，故請制作橫向的數據。
?數據除EPS外，還可使用JPEG、PDF、TIFF等格式。

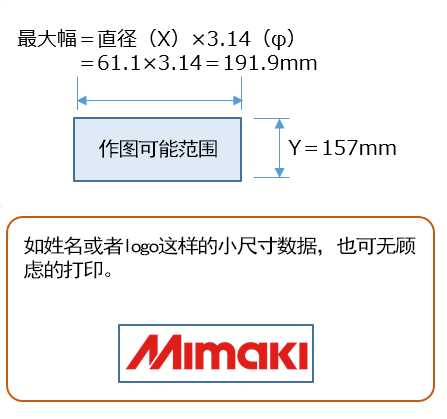

?圓周長＝直徑（X）×3.14（φ）mm

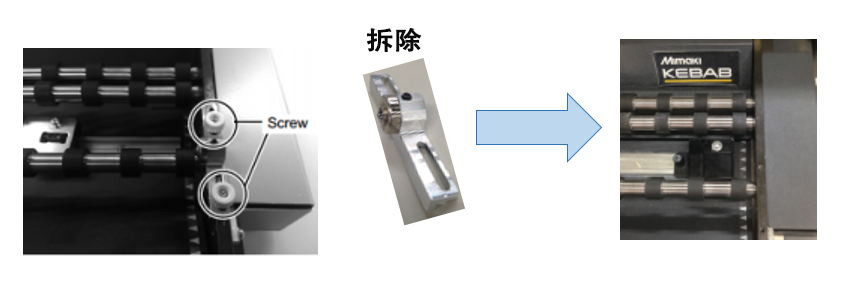

3.設置承印物

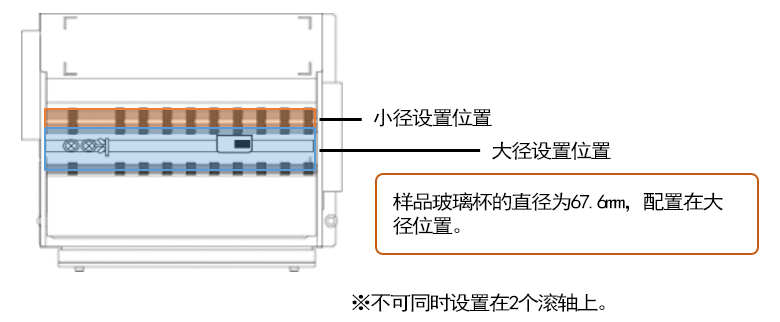

通過承印物直徑、判斷其設置位置。

打印承印物的大小不同，其所設置的地方會有變化，故配合直徑在滾軸上調配承印物。
※Kebab的詳細設定，請參照使用說明書。

準備承印物。

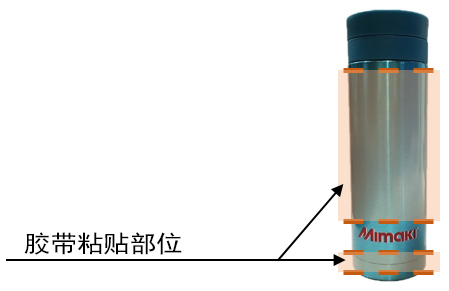

為要和數周運轉時（使用底漆或者光油）的打印起始點吻合，需在承印物處粘貼膠帶作記號。
設定為原點時，傳感器自動讀取。
※使用無塵布和酒精，擦拭承印物上附著的油及灰塵。

★要點★

?在打印數據的臨界點，粘貼膠帶。
　如在膠帶讀取區域有打印數據的話，會有識別失誤發生。

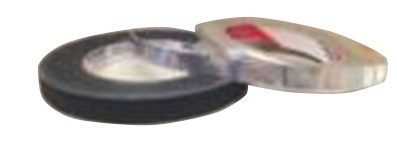

?根據承印物的底色，來選擇不同的膠帶粘貼。
　金屬鋁等表面高反射的材質：黑色等低反射膠帶
　其他材質：附屬鋁膠等高反射膠帶

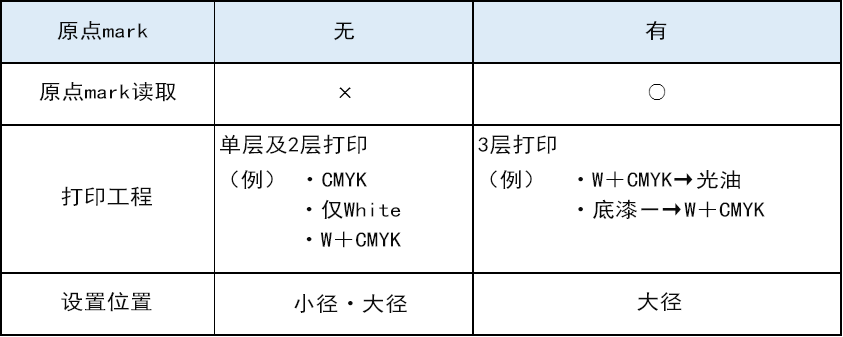

?膠帶原點讀取功能，僅限大徑打印時有效。
?如沒有配套附屬的膠帶，請使用市面上能買到的膠帶。

準備本體、原點傳感器。

運作原點傳感器，將膠帶移動到易讀取位置。

※原點傳感器，可向左右滑動。

設定原點。

１．將原點mark讀取設置為［ON］。
［FUNCTION］→［設置］→［Kebab工具］→［原點mark找尋：ON］

２．輸入直徑。
［FUNCTION］→［承印物 SET］→［輸入直徑］

３．將間隙檢查功能＊設置為［ON］。
［FUNCTION］→［Head Height］→［Gap check:ON］
＊間隙檢查功能：自動調整噴頭到最適合高度。
根據測量部位的不同、其直徑長度會有差異，呈現效果將不是正圓。

４．設置原點。
［FUNCTION］→［Kebab Origin Set］
使用打印機上的方向鍵、移動紅色光標，來決定承印物的原點。

５．點擊［ENTER］，確認是否讀取膠帶。

※Kebab的詳細設定，請參照使用說明書。
